卧式电池片拉力试验机测试操作方法（图文详解）

　

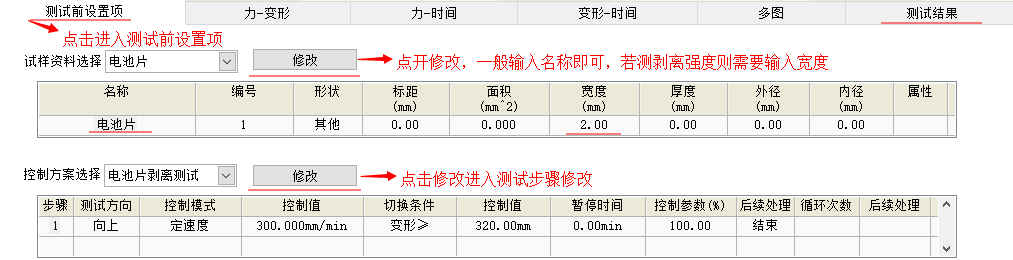

a﹒ 打开软件TM2101→测试前设置项→控制方案选择（修改）→点开修改出现控制方案界面（内有测试方法与控制参数两项）→点开测试方法页面→内含测试步骤三要素（测试方向，测试速度与切换条件）



1、太阳能电池片剥离测试方法步骤
 测试方向    向上    定速度     300mm/min   切换条件   变形≥    300mm   如图：



备注：变形根据实际长度进行修改

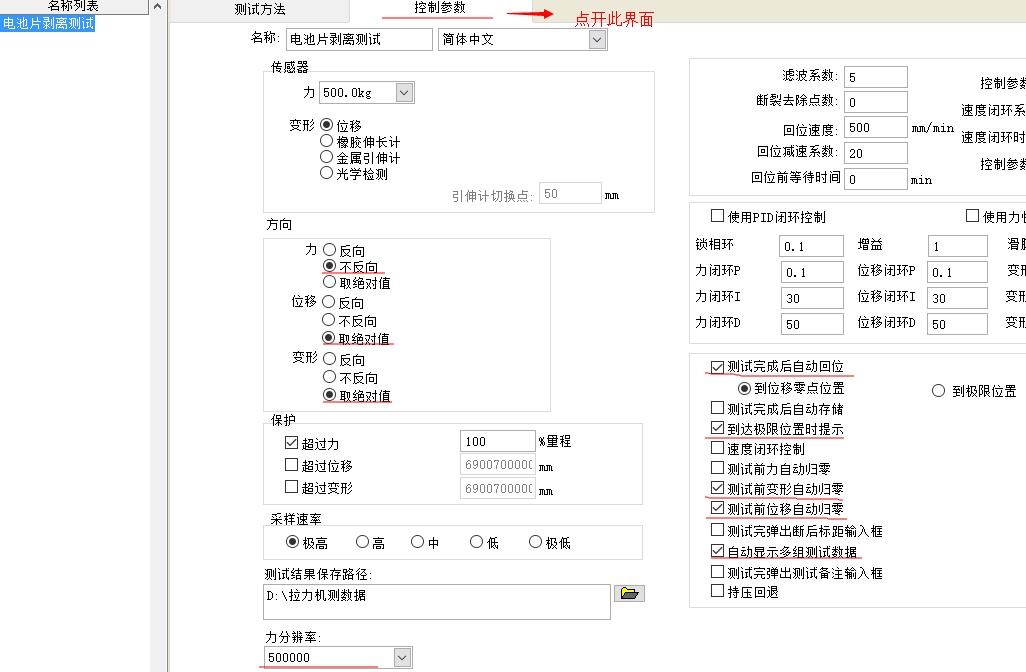

控制参数界面修改固定如下图：


b．点开测试结果（与测试前设置项并排）修改→结果界面（包含：测试结果．区间设置．自动取点．标示．其它）

2、太阳能电池片剥离测试结果

　点开测试结界面，结果列表下面选择需要的预选项如图：



第一区间最大力   第一区间最小力  第一区间平均力　　选中点右侧加入按钮，如图：



完成加入预选项，测试完成即可得到剥离单区间测试结果
 备注：剥离结果为区间段，故我们需要用到区间设置

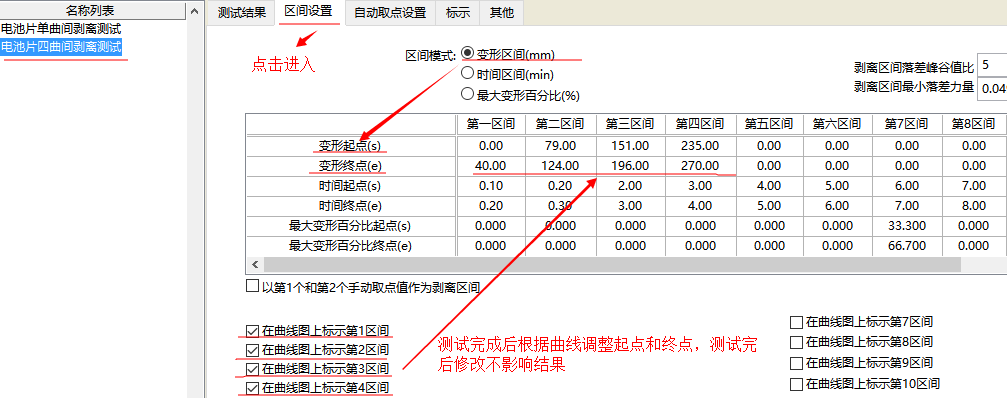

点开单区间设置



选择变形区间(mm）， 输入起点和终点（20-300）之间，再对应测试结果标示出第一区间的曲线，打勾即可，点击右下角确认回到主界面。
备注：实际实验中按照样品的测试长度调整起点和终点，可以测试完后再调整区间，区间调整后结果会自动更新
这样完整的太阳电池片单曲间剥离测试结果就编辑完成了

下面看多区间设置我们举例四区间
先测试结果选择加入对应需要的四个区间测试结果，再对应的修改区间变形起点和终点




　　　　　　　　　　　　　　　　　　　　
测试完后根据四个波浪曲线的横坐标，重新修改起点和终点，观察曲线正确后得到结果（同理可根据实际要求加入1-14个区间）
b﹒开始测试
 1. 将准备好的样品在拉力机上装夹好，点击右上角开始测试按钮，设备开始运行到自动停止就可以在测试结果下方得到结果。
（备注：1.若测试完成还未停止运行可手动点击结束测试，得到结果   2. 装夹样品之前先清零，然后夹持试样，夹好左上角有力量显示，不清零）



2.测试结果整理
 点击测试结果右下角输出Word或Excel报表，打印即可



  注：以上电池片拉力试验机软件操作步骤适用于皖仪（WANE）公司出品的系列电池片拉力试验机使用，仅供新老用户参考，如您在使用过程中有任何技术疑问，欢迎随时咨询售后工程师。
